מדידת קרינה טובה ונכונה מפנס רחוב אלחוטי, מוכיחה כי הפנס משדר פולסים (בין 3 ל5 שניות שידור על כל 10 שניות). הדבר יכול להסביר תלונות של אנשים להחמרה של תסמינים , בעיקר בשעות הלילה, לאחר התקנה של פנסי הרחוב בשכונתם.
תלונות בלי מדידות
מאז החלה הפריסה של פנסי רחוב אלחוטיים ברחבי הארץ, אני מקבל שוב ושוב שני סוגים של פניות:
- תלונות מאנשים שגרים ליד הפנסים שבעיקר בלילה הם מרגישים כאבי ראש וסחרחורות (הרעה בתסמינים).
- תמונות וסרטונים של מדידות קרינה לכאורה מהפנסים.
הבעיה היא שתלונות בלי הוכחת מדידה לא ממש עוזרת לי .
הבעיה השנייה היא שכל המדידות שקיבלתי עד לפני שבוע, לא היו נכונות ובדרך כלל מה שנמדד היא קרינת רקע גבוהה ולא הקרינה מהפנסים.
סוף סוף מדידות שאפשר להתייחס אליהן

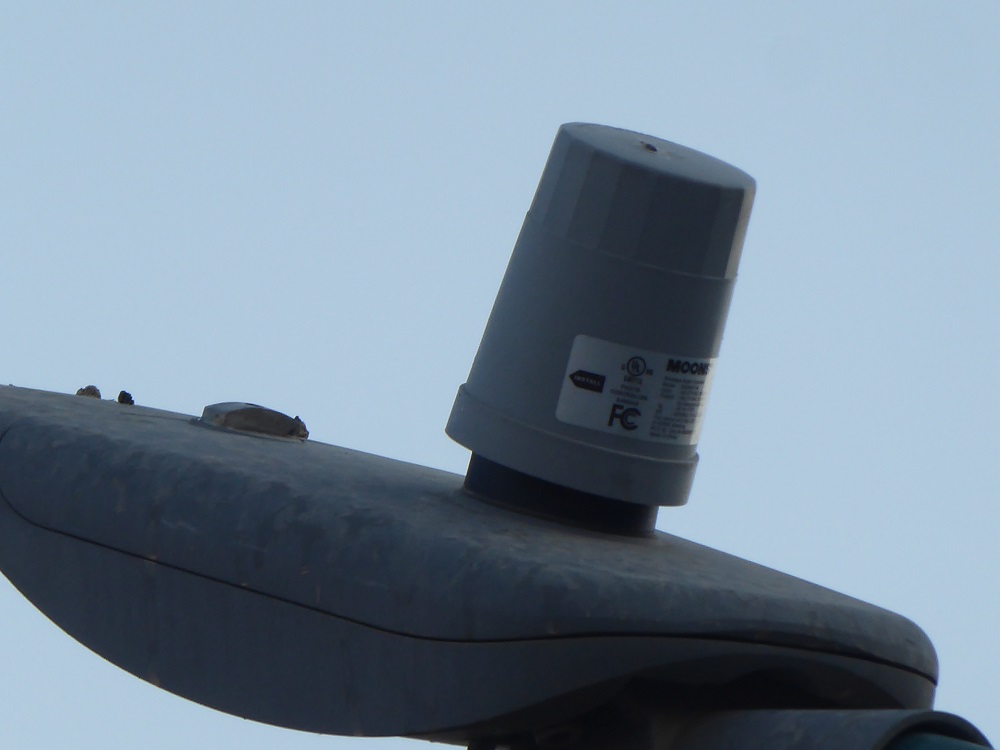

בשבוע שעבר קיבלתי לראשונה מבחור צעיר (שמו שמור במערכת – ע.י., כל התמונות והצילומים בפוסט זה בוצעו על ידו ונשלחו אלי בצירוף קבצי LOG של מדידות הקרינה) שעשה עבודה מרשימה של הערכות ומדידה, תוצאות מדידה של פנסי רחוב בישוב. המדידות בוצעו על ידי שימוש במד קרינה ביתי מהיר ENV RD10 , כאשר הוא מחובר למוט ארוך מפלסטיק שמאפשר לקרב אותו לפנס ולמשדר בפנס , בלי סכנה של נפילה או התחשמלות. המד מחובר למחשב שמריץ תוכנת MONITORING מיוחדת למד, המאפשרת "להקליט" (ללכוד) את תוצאות המדידה. המד מודד 10000 פעם בכל חצי שנייה ורושם את השיא. התוכנה מאפשרת להסתכל על הנתונים המספריים, לשמור אותם, ומציגה את הנתונים בצורה גרפית קלה להבנה.
הבחור מדד ביום בצמוד למשדר על הפנס, ביום מתחת לפנס, ובלילה צמוד למשדר ומתחת לפנס. את תוצאות המדידות הוא שמר בקבצי LOG וצילם תמונות וסרטונים.
התוצאות שלו הראו כי ביום הפנס לא עובד, לא מגיע אליו חשמל (הבחור ווידא כי אין שדה חשמלי על המוליכים המזינים את הפנס. יכול להיות שבישוב אחר או בתנאים אחרים המצב יהיה שונה) והוא לא משדר. בלילה לאומת זאת הפנס מקבל חשמל, דולק והמשדר עליו משדר פולסים כמעט כל הזמן.
להלן צילומי מסך של קבצי המדידות השונים. שימו לב כי בכל תמונה ציר Y, גובהה הקרינה, מייצג רמות שונות.
רמות קרינה בצמוד לפנס בזמן היום
תוצאות המדידה מראות על רמות רקע נמוכות יחסית ושידורים לא סדירים המלמדים כי הפנס עצמו לא משדר. רמות הרקע נמוכות מ 0.0354 מילי וואט למטר רבוע, נמוך מאוד יחסית.
רמות קרינה בצמוד לפנס בזמן הלילה
צמוד למשדר נמדדות רמות גבוהות של קרינת רדיו (בדרך כלל גבוהות מ1500 מילי וואט למטר רבוע).
על פי היחס בין הרמות באותה נקודה ביום, כאשר אין שידור לרמות בלילה, כאשר יש שידור, ניתן לקבוע בוודאות כי מקור הקרינה במשדר עצמו.
לא ניתן לראות דפוס שידור ברור. ובכל זאת נראה כי השידור עצמו לא קבוע אבל די צפוף, כ 5 שניות שידור מתוך כל 10 שניות. הפנס משדר כשניה וחצי ואז נרגע לכמה שניות ושוב, אבל אין דפוס ברור או קבוע.
רמות קרינה בלילה מתחת לפנס
רמות הקרינה מתחת לפנס אינן גבוהות, אבל רואים את התרומה של השידור מהפנס לרקע הסביבתי (במקרה הזה) אינה עצומה. כאשר נמדדה הקרינה כשני מטר מתחת לפנס, שיאי המדידה היו בין 0.6 ל 0.2 מילי וואט למטר רבוע. גבוהה מידי לרגישים לקרינה ובהשוואה לרמות שגורמות להשפעות בריאותיות. אבל מתוצאות המדידות כפי שהתבצעו (ביקשתי השלמות) אי אפשר כרגע לדעת כרגע מהו החלק של הקרינה מהמשדר בפנס לקרינה שנמדדה. לשם כך יש למדוד שוב, על הקרקע, בלילה, במרחקים שונים מהפנס. בנתיים ניתן להעריך שלפחות חלק ממה שאנחנו רואים בתמונת סיכום המדידה במרחק של שני מטר מהפנס, מקורו במשדר האלחוטי שעל הפנס.
סיכום התוצאות
לא "פעם ב"
מדידת קרינת הרדיו מפנסי רחוב האלחוטיים כפי שקיבלתי, מראה בבירור כי השידור מהפנסים קיים. השידור הינו בפולסים , כמה שניות שידור ואז הפסקה. השידור אינו נדיר ובטוח לא "פעם בכמה שעות" או "פעמיים ביום" (כפי שגורמים מסוימים אמרו בעבר). מהמדידות ברור כי יש כמה שידורים בכל עשר שניות. דפוס השידור אינו קבוע אבל מזכיר טיפה שידור ממוני חשמל אלחוטיים בטכנולוגיות SMART MESH – יכול להיות שמדובר באותה טכנולוגיה או פרוטוקול , או בפרוטוקול דומה).
השידור ברור מעל הרקע הנמוך
בשונה ממדידות קודמות של אנשים אחרים שבוצעו במקומות שלא ניתן היה להבדיל בין הרקע היחסית גבוה לפולסים מהמשדר (שנמדדו במרחק גדול ממנו), במדידות האלה ניתן בקלות לשים לב להבדל בין הפולסים בעת שידור לבין רמת הרקע כאשר אין שידור, גם כאשר מודדים צמוד למשדר וגם במרחק של שניים-שלושה מטרים מהמשדר.
ניתן לראות את הרקע בין הפולסים וגם באמצע המדידה בעת הרחקת המד מהמשדר.
הקרינה מגיעה לקרקע ולבתים סמוכים, רגשים יסבלו
כמו כן ברור כי הקרינה יכולה להגיע לקרקע במקרה והפנסים נמוכים מ3 מטר. אם כי הרמה המגיעה לקרקע אינה עצומה. שיאי הקרינה שנמדדו על הקרקע (במרחק שבין 2 ל 3 מטר מהמשדר) היו בין 0.8 ל 1 מילי וואט למטר רבוע. זוהי רמה גבוהה לרגישים לקרינה והיא מעל המלצות החשיפה שלי למי שמודע לנזקי הקרינה (אבל נמוכה מהתקן הלא מגן) אם השידור היה "פעם בכמה שעות" זה לא היה נורא. אבל כאמור נראה שהשידור הוא בפולסים כמה שניות כן וכמה שניות לא.
עוצמת הקרינה צמוד לפנס ולמשדר גבוהות, וצפוי שמי שגר בצמוד (פחות מ5 מטר) יחשף לתוספת קרינה. בהחלט אפשרי שלפחות בחלק מהתלונות שקיבלתי בשנה האחרונה לגבי החמרה של תסמינים בשעות הלילה שהפנסים האלחוטיים עובדים, אכן מקורן בקרינה מהפנסים.
דפוס שידור דומה למונה חשמל אלחוטי SMART MESH
על פי דפי נתונים של הפנסים הללו, המשדר על הפנס משדר בעוצמה של 0.1W (ובכך פטורים מבדיקות קרינה של המשרד להגנת הסביבה וגם אם היו נבדקים הרמה נמוכה מהתקן המגן על המזהמים ולא על הבריאות), בדומה לראוטר אלחוטי ביתי. גם מדידות הקרינה מראות תמונה דומה, השידור דומה לשידור מראוטר אלחוטי בעוצמתו, ודומה לשידור ממונה חשמל אלחוטי בדפוסו. לכן ניתן להגיד, אם רואטר אלחוטי מפריע לכם, גם פנסי רחוב אלחוטיים כנראה יפריעו לכם.
קישור לסרטון – שידור ממונה חשמל אלחוטי בקיבוצים בישראל – https://youtu.be/sZvK6xg4eA8
לא בריא
מעבר להשפעה המיידית של הקרינה מהמשדרים בטווח הזמן הקרוב על רגישים לקרינה, יש גם השפעה מצטברת. זוהי תוספת של חשיפה לקרינת רדיו, לא בריאה, ברמות שלא גורמות נזקים או סכנה מיידים אבל ברמות שאינן בריאות. ככל שההתקנה של פנסים אלחוטיים אלו מתקדמת ברחבי הארץ, יגביל הדבר את אפשרויות המגורים של רגישים לקרינה ותוספת החשיפה תגדיל את מספר הנפגעים.
מה עושים?
- מרגישים רע מהתאורה?
תתלוננו לרשות המקומית ולמשרד להגנת הסביבה.
הם כנראה לא יעשו דבר כדי לעזור לכם או לא כדי שישפרו משהו, כדי שידעו. - ניתן לדרוש מהרשות המקומית לבצע שינוי בתשתית כדי שהמשדרים לא ישדרו כל הזמן אלא רק פעם בשעה. או לכבות את השידור בפנס הקרוב אליכם. לצערי אני בספק אם מישהו מהרשויות ינסה לעזור. בכל זאת גייסו אנרגיות ונסו.
- במקרה ואתם גרים קרוב מאוד לפנס כזה, מיגון הוא אופציה טובה, כמובן אם אתם בעצמכם לא משדרים בתוך הבית (כי השידור בתוך הבית ברוב המקרים יהיה יותר חזק ממה שיגיע מהפנסים האלחוטיים).
- קחו את הנושא בחשבון בחיפוש בית.
פרוטוקול מדידה למשדרים על פנסי רחוב אלחוטיים
- מצאו פנס יחסית נמוך עם משדר אלחוטי באיזור בו קרינת הרקע נמוכה.
* לגבי קרינת הרקע, זה קריטי להבין. חשוב שקרינת הרקע שיש בסביבת הפנס תהיה נמוכה ככל הניתן. המד שלכם לא יודע להבדיל בין קרינת הרקע לקרינה מהפנס. אם קרינת הרקע תהיה גבוהה , לא תוכלו לשים לב לקרינה מהפנס. למשל אם קרינת הרקע היא כ1 מילי וואט למטר רבוע, ובמרחק של שני מטר מהפנס הקרינה ממנו היא גם 1 מילי וואט למטר רבוע, לא תוכלו להבדיל בין הרקע לקרינה מהפנס. אם הרקע יהיה ברמה של 0.01 תוכלו לשים לב לקרינה מהפנס כל פעם שהקרינה הנמדדת תעלה מעל 0.01 (מעל הרקע) מילי וואט למטר רבוע. - אל תתפסו על הפנס ואל תנסו לעלות אליו עם סולם. זה מסוכן.
- אל תתקרבו לקווי חשמל ולקווי מתח גבוה בשום צורה
- אל תנסו לבצע את המדידה אם אתם לא מקצוענים בתחום.
- מד הקרינה שלכם , אם הוא מד טוב ומהיר, יגיב גם לקרינה ממקורות אחרים , כדוגמת הסלולרי שלכם, ציוד אלחוטי, אוזניות אלחוטיות, שעונים חכמים ועוד. וודאו שאין עליכם ציוד משדר כזה ושבעת המדידה לא מתקרבים אליכם אנשים עם ציוד משדר.
- המדידה אינה רגעית. יש לבצע מדידה למשך כמה דקות כדי לנסות להבין מתי הפנס משדר. אפשר להסריט את המדידה ואז לשלוח אלי את התיעוד. שימו לב שאם אתם מצלמים עם הסלולרי , שהוא לא משדר בעצמו.
- אפשר להכין מוט עץ או פלסטיק שיחזיק את המד (הצעה – בקצה המוט לחבר כוס פלסטיק ובתוכה ישב המד).
- ניתן להשתמש במד ENV RD10 או CORNET ED88TPLUS כאשר הוא מחובר על ידי כבל USB מתאים ארוך למחשב, עליו רצה תוכנת המדידה המתאימה (ניתן להוריד באתר בדפי המוצר של המדים). כך תוכלו לשמור את תוצאות המדידות.
- כמה מטרים מהפנס, או בשעות בו הוא לא משדר\עובד , מדדו את קרינת הרקע בגובה הפנס אבל רחוק ממנו ומפנסים אחרים (קרינת רדיו במצב RF).
- מדדו את קרינת הרדיו, כאשר המד נמצא בכמה מרחקים שונים מהמשדר שעל הפנס, למשל: צמוד, חצי מטר, מטר, שני מטר, חמש מטר.
בכל מדידה תעדו את המדידה ואת רמות הקרינה על ידי צילום תמונות, סרטונים ורישום תוצאות. - אם אין לכם אפשרות בטוחה לקרב את המד למשדר, מדדו במקום שאתם נמצאים, חלון, מרפסת, חצר וכו. על ידי השוואת המדידות במרחקים שונים ובין יום ולילה, נסו לשים לב האם השידור מהמשדר מופיע ומשפיע על המדידה. מתי מופיע השידור, לכמה זמן, כמה חזק ועד לאיזה מרחק השידור נראה על גבי המד. אם הפנס אכן משדר , ככל שהמד יהיה קרוב יותר למשדר על הפנס, רמות הקרינה שהמד ימדוד אמורות להיות גבוהות יותר.
סרטון הסבר למדידות
קישור לוידאו – https://youtu.be/Uq9ovPXjKLg
